油圧クランパー

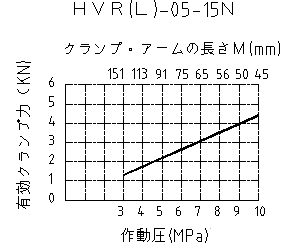

●有効クランプ力表

●備考
　　・クランプ・アームは本体には付属していません。
　　・クランパーに関するお問い合わせは、
　　　　『〒103-0014　東京都中央区日本橋蛎殻町1-3-5（共同ビル兜町）
　　　　　　　　　日本オカヘルド（株）　TEL 03-3669-9407 FAX 03-3661-3905』へどうぞ。
　　　　　

注）

クランプアーム取外しの際は、クランプアームをバイス等に
固定し、ロッドにトルクが加わらないようにして下さい。

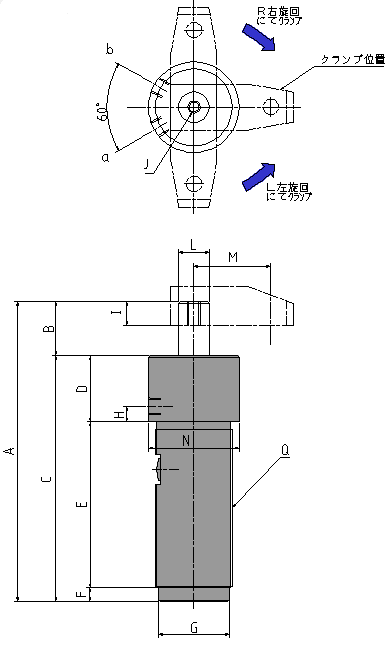

●寸法表
寸法記号	HVR(L)-03-15N	HVR(L)-05-15N
Ａ	195	220
B	35→20	40→25
C	160	180
D	43	43
E	108	128
F	9	9
G	φ46	φ56
H	10	10
I	15	20
J	M8×16^L	M10×20^L
L^{-0.02～-0.041}	φ20	φ30
M	50	65
N	φ59	φ69
Q	M50×P1.5	M60×P2.0

●仕様
型　　式　仕様項目	外周ネジ型
型　　式　仕様項目	HVR(L)-03-15N	HVR(L)-05-15N
最大使用圧力（MPa）	10	10
標準使用圧力（MPa）	7	7
最低作動圧力（MPa）	3	3
クランプストローク（mm）	15	15
回転角度（°）	92±2	92±2
必要油量クランプ（ｃｍ³）	21.5	45.9
必要油量アンクランプ（ｃｍ³）	26.1	56.6
受圧面積（ｃｍ²）	3.9	5.5
シリンダ内径φ（mm）	30	40
ピストンロッド径φ（mm）	20	30
質量(kg)	2.5	3.4

　●用途
　　工作機械治具用クランプ、自動機用クランプ。
　　　その他、治具、装置、器具等の固定に適します。

●概要
　　当社の油圧クランパー（ＨＶスイングクランパー）は、従来のクランパーとは異なり、
　　油圧が導入されるとクランプ・アームは定位置で水平に90°（右又は左）に回転
　　します。回転運動が終わってから垂直運動（下降）をしてクランプ状態になります。
　　アンクランプは、油圧が働くと、クランプ・アームは垂直運動（上昇）をします。垂直
　　運動が終わってから水平に90°回転して元の位置に戻り、アンクランプ状態とな
　　ります。
　
