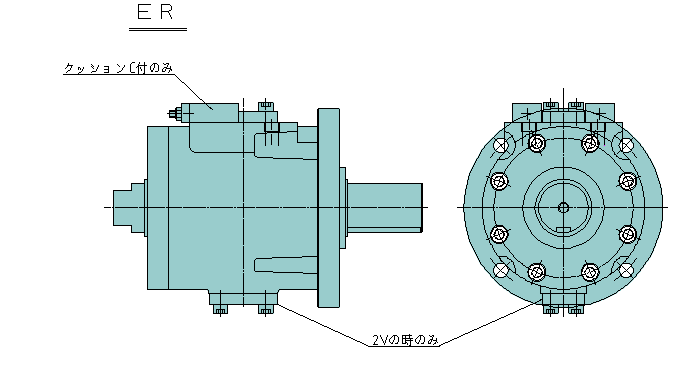

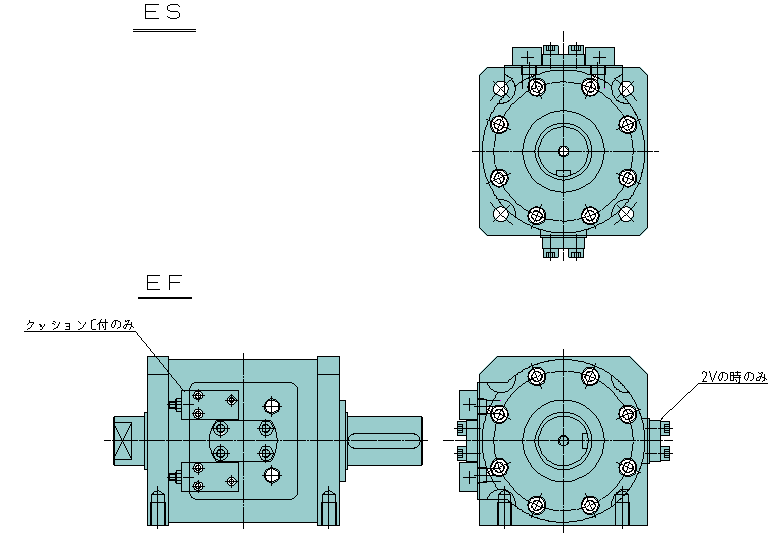

(ER.ES.EF型、クッション付ERC,ESC,EFC型)
型 式 | 圧 力 MPa | 内部容積 cm3/rad |
揺動角 deg |
始動圧 MPa |
質量 kg | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||
ER ERC ES ESC EF EFC |
- 10 | 1V-270 | 9.4 | 18 | 28 | 38 | 47 | 56 | 65 | 13.4 | 270 | 0.15 | 6.5 |
2V- 90 | 22 | 44 | 66 | 88 | 110 | 26.7 | 90 | 7.3 | |||||
- 20 | 1V-270 | 18 | 37 | 56 | 74 | 93 | 110 | 130 | 26.5 | 270 | 0.15 | 11 | |
2V- 90 | 42 | 84 | 130 | 170 | 210 | 53 | 90 | 12 | |||||
- 35 | 1V-270 | 31 | 62 | 94 | 120 | 150 | 190 | 220 | 44.7 | 270 | 0.15 | 15 | |
2V- 90 | 72 | 140 | 220 | 290 | 360 | 89.4 | 90 | 16 | |||||
- 50 | 1V-270 | 47 | 94 | 140 | 190 | 230 | 280 | 330 | 66.9 | 270 | 0.15 | 20 | |
2V- 90 | 110 | 220 | 320 | 440 | 540 | 134 | 90 | 21 | |||||
- 75 | 1V-270 | 63 | 120 | 190 | 250 | 310 | 380 | 440 | 90.6 | 270 | 0.15 | 25 | |
2V- 90 | 150 | 290 | 450 | 280 | 730 | 181 | 90 | 26 | |||||
- 100 | 1V-270 | 90 | 180 | 270 | 360 | 450 | 530 | 630 | 128 | 270 | 0.15 | 41 | |
2V- 90 | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 255 | 90 | 43 |
※理論出力の1Vは70%、2Vは80%です。
●構造
1.ER、ES、EFは、クッション無しです。
EFC-10は特殊です。承認図をご請求ください。
2.クッションは両端停止前20°から動作しますが、旋回角θを外部ストッパーで180°
に止めて使用すると、クッション停止できません。
このような場合、最初からθ=180°のものをご指定ください。
3.衝撃荷重を加えると軸破損の原因になります。
